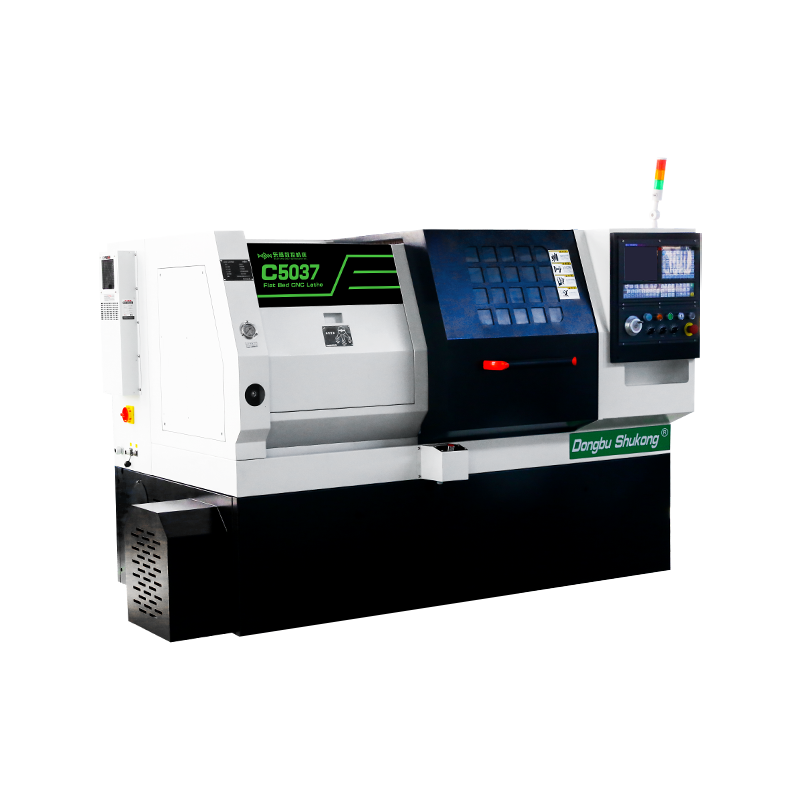

C5037型重型数控卧式车床采用矩形导轨设计,配备高品质、高刚性的四工位刀架,确保加工产品具有可靠的质量和高效率。中滑板的刚性和动态性能经过优化,有效提升机床在加工阀门体部件时的使用寿命和刚性。机床采用全封闭内护板设计和全包围外护板设计,护板厚度不低于2毫米,确保机床在工作过程中不变形、不振动。内护板采用不锈钢伸缩护罩,覆盖导轨、丝杠、螺母和轴承等部件,便于拆卸和清洁机床切屑。
1、一采用标准:
GB9061-1988 金属切削机床 通用技术条件
GB5226.1-2002 机械安全 机械电气设备第1部分;通用技术条件
JB/T10051-1999 金属切削机床 液压系统通用技术条件
GB/T16462-1996数控卧式车床检验
除技术规格中规定外,没有提及的标准应符合国内新版本相关标准。
2、设备主要用途
能够对各种轴类和盘类零件自动完成内外圆柱面、圆锥面、圆弧面、端面、切槽、倒角等工序的切削加工,并能车削公制直螺纹、端面螺纹及英制直螺纹和锥螺纹等各种车削加工。

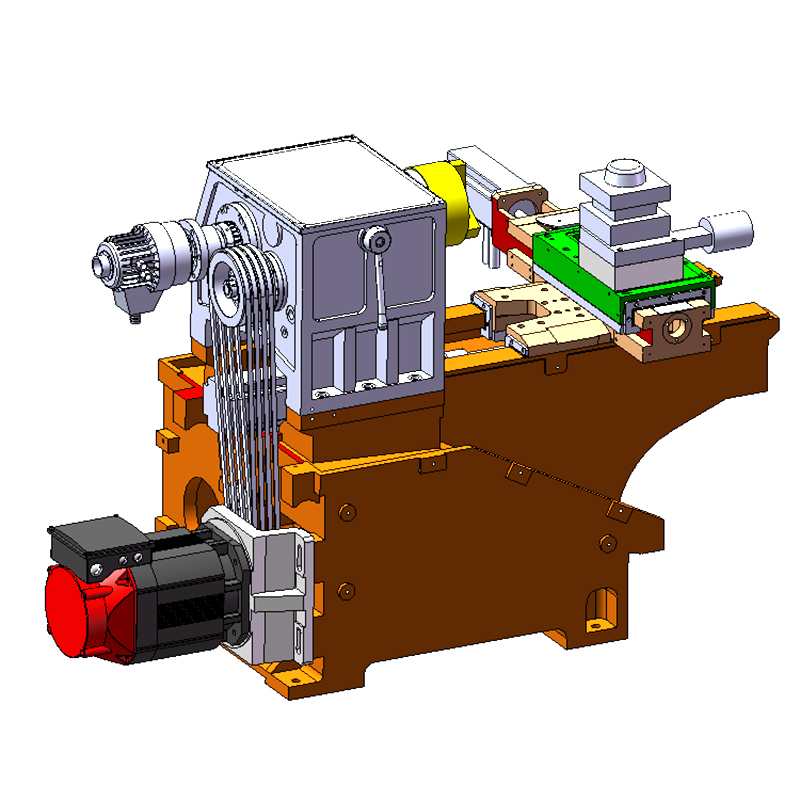

3、机床基本结构特点说明

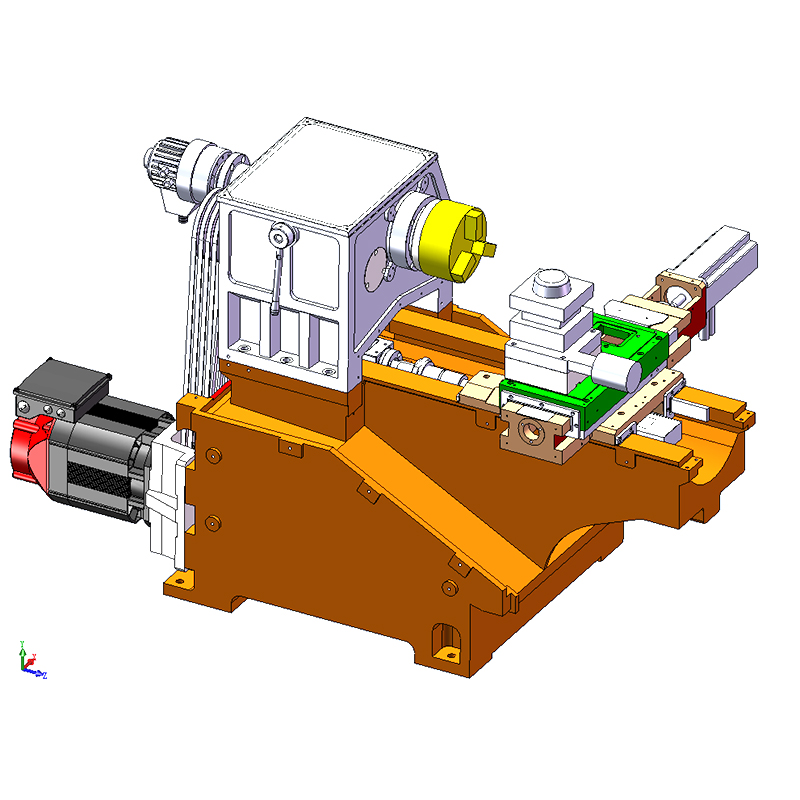

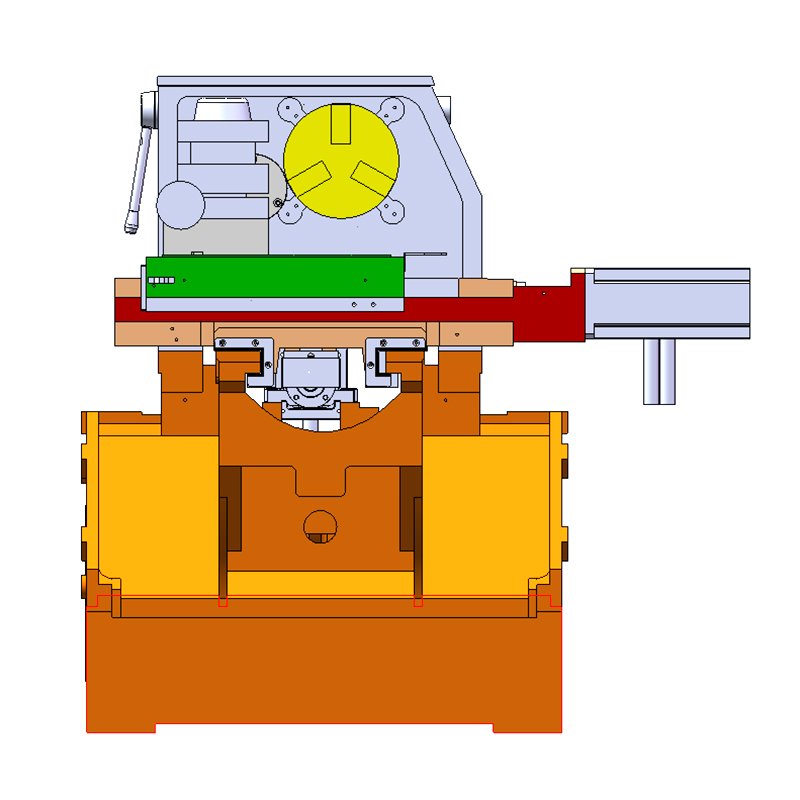

3.1床身
平床身结构采用高刚性,高载荷的矩形导轨的设计,针对矩形导轨在动行中的动态性能进行了优化设计,在重切削时抗翘,抗震,加工运行平稳,加工精度更高,光洁度更好。

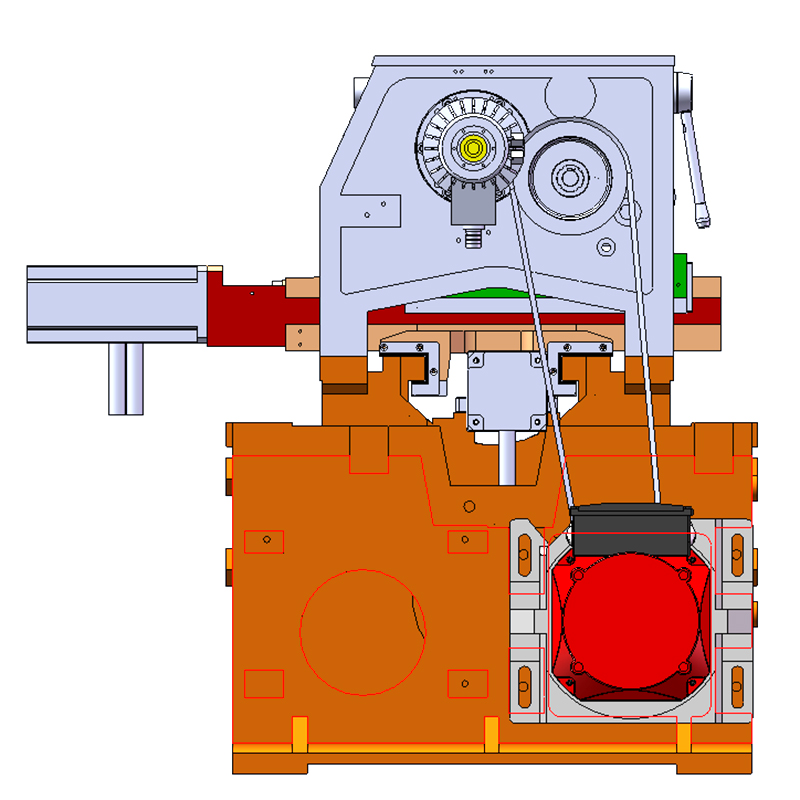

3.2主轴箱
主轴箱采取了相应三档变速,高转矩。主轴箱轴承采用双列圆柱滚子轴承和双向推力角接触轴承配合,高刚性,重切削精度的长期稳定。
3.3进给系统
X、Z轴伺服电机通过弹性联轴节于与精密滚珠丝杠直连,精度高,丝杠两端固定,提高了支承座的支承刚度,使频繁高速定位,重切时引起的丝杠扭曲变形减到较低程度,轴承采用丝杠专用60度角接触成对精密轴承,高速,高精度
3.4 拖板刀架

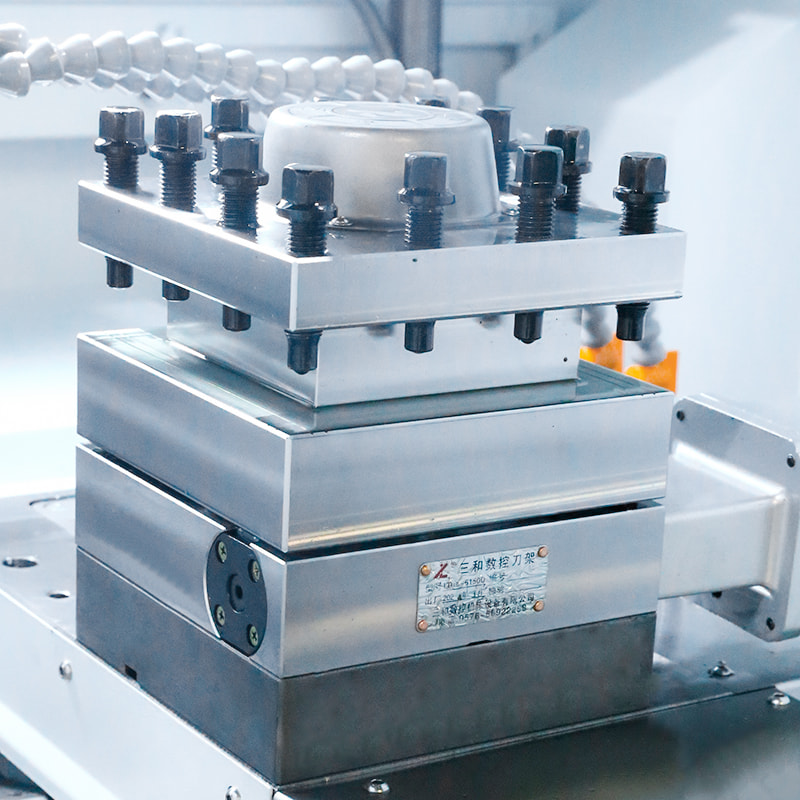

机床中拖板采用矩形导轨设计,采用优质高刚性4工位刀架,加工出来的产品质量好,加工效率高。并对中拖板进行了车削刚性,和动态性能的优化设计,提高了机床在阀体类零件加工时的使用寿命和车削刚性。
3.6液压系统

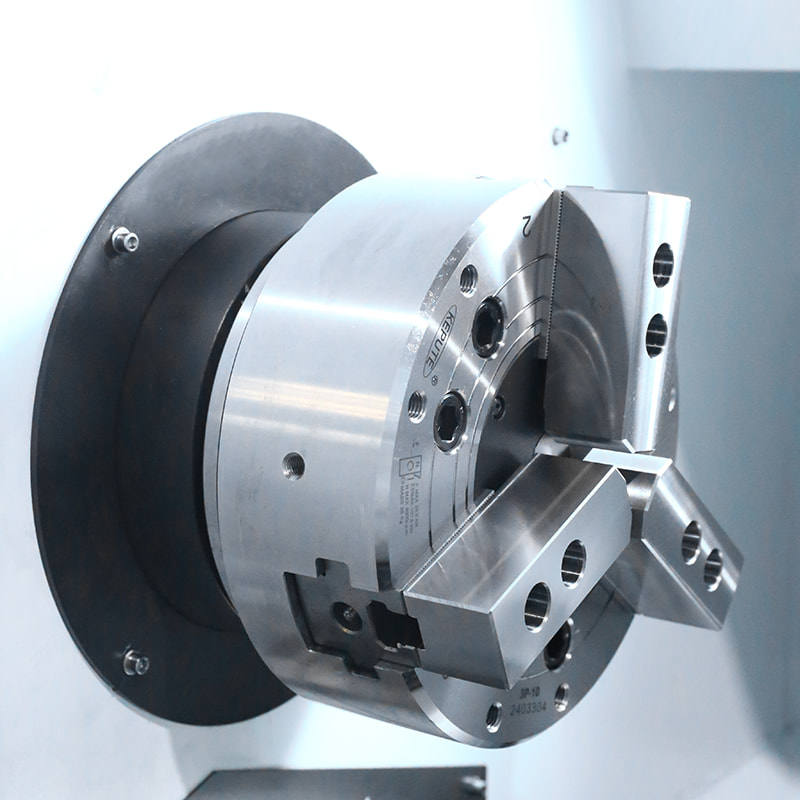

液压卡盘夹紧、松开和尾座套筒伸缩除程序控制外,均可脚踏控制,方便快捷。液压压力调整均采用面板式旋扭操作,表盘显示,调整安全、方便。
3.7润滑装置
机床采用自动集中润滑系统,定时定量供油,油路分配器根据不同润滑部位的压力要求调定供油压力确保所有润滑部位(如导轨,镶条,丝杆,螺母等摩擦副)均能得到充分的润滑,并设置润滑系统报警功能。
3.8冷却系统
斜床身数控车床采用全导轨防护,冷却箱及排屑器与主机分离,保证机床精度免受热切削影响。
3.9电气系统
机床电气单元柜密封性好,具有电器柜空调,确保机床高温、高湿环境下数控系统工作正常。
3.10极限防撞措施
轴的正负方向极限行程位置的轴承座上均设有橡胶缓冲防撞装置为双螺母滚珠丝杆副免受非正常情况下的损失性撞击提供有效保护。
3.11安全保护
全防护内钣金设计,和全包围外钣金设计,钣金厚度不小于2mm。机床工作时,不变形和振动。内防护中导轨、丝杆、螺母、轴承用不锈钢伸缩护罩。排屑、机屑清理方便。
随机技术文件
1、机床操作说明书
2、数控系统操作手册
3、数控系统维护手册
4、液压原理图
5、电气原理图、接线图、梯形图参数设定表
6、机床参数光盘 (选择)
7、机床精度检验证书
8、液压卡盘手册
9、转塔刀架手册
|

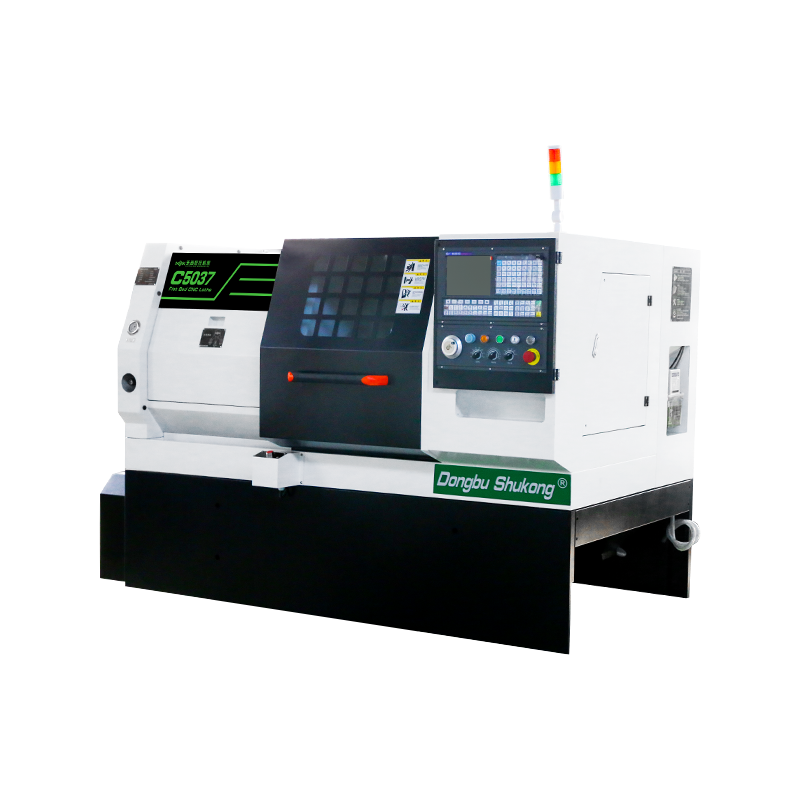

最大加工直径:400mm |
|
最大加工长度:370mm |
|
卡盘尺寸:8" 英寸 |

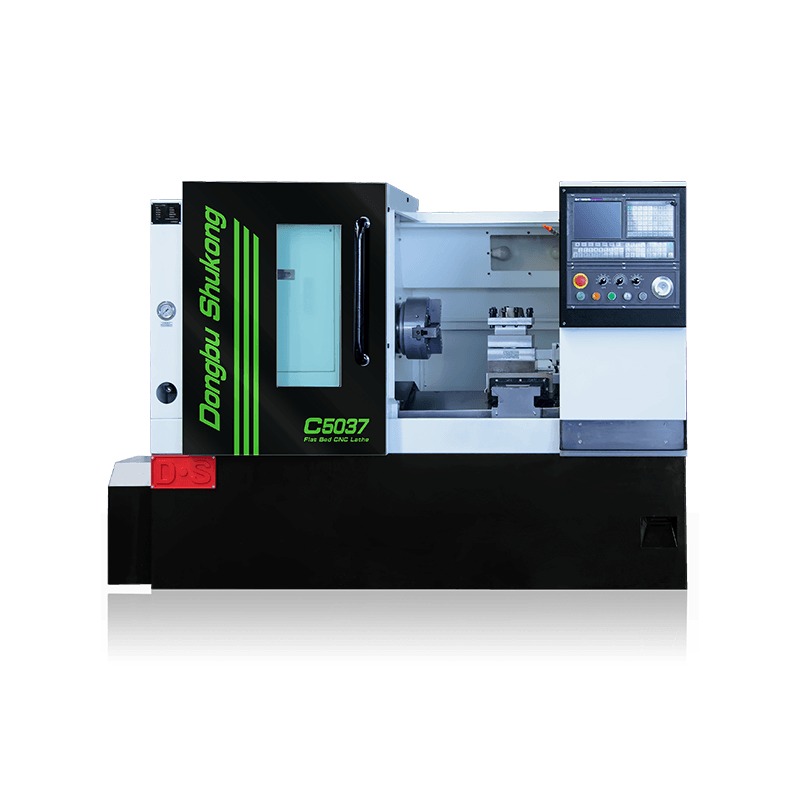

详细参数
视频显示

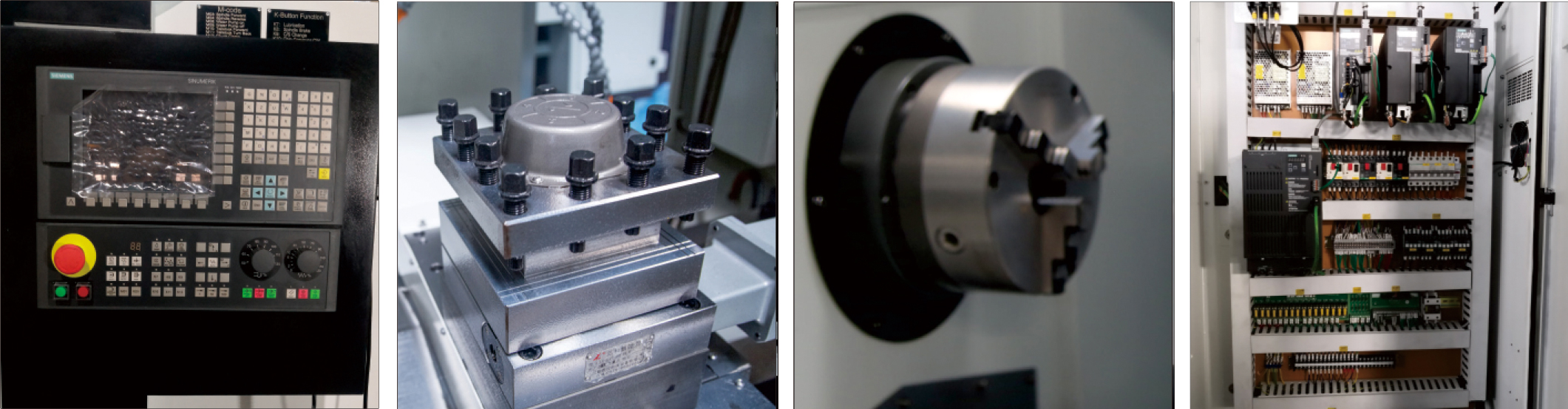

特征:
平床身车床,变速装置,标配液压通轴卡盘,电动四柱刀塔,矩形导轨,无尾座,适合重切削长轴类及板材类工件加工。
标准配置 |
可选配置 |
1.西门子808D先进控制系统 |
1.FANUC 0i-TF Plus控制系统 |
2.A2-6 |
2.GSK 988TA 控制系统 |
3.变速轴 |
3.液压无通卡盘10英寸 |
4.液压贯通卡盘8英寸 |
4.自动送棒机 |
5.电动四工位刀塔 |
5.撇油器 |
6.矩形导轨 |
|
7.无尾座 |
规格
配置 | C5037 | ||
加工能力 | 床身上最大回转直径 | φ/mm | 500 |
托板上最大回转直径 | φ/mm | 340 | |
最大加工长度 | mm | 370 | |
最大加工直径 | φ/mm | 400 | |
主轴 | 主轴端部类型 | GB59001 | A2-6 |
主轴通孔直径 | φ/mm | 61 | |
主轴转速范围 | r/min | 50-500,500-900,900-1400 | |
主轴换档方式 | 档内无级变速 | ||
主轴输出转矩 | N·m | 250 | |
主电机功率 | kW | 7.5 | |
卡盘类型 | 液压贯通卡盘 | ||
卡盘尺寸 | inch | 8" | |
进给率 | X轴快速移动速度 | m/min | 12 |
Z轴快速移动速度 | m/min | 16 | |
X轴伺服电机扭矩 | N·m | 5 | |
Z轴伺服电机扭矩 | N·m | 7.5 | |
X轴行程 | mm | 310 | |
Z轴行程 | mm | 430 | |
导轨类型 | 矩形导轨 | ||
刀架 | 刀架形式 | 立式四工位 | |
刀架换位时间 | 分钟 | 2.0/90;2.5/180;3.0/270 | |
刀架转位重复定位精度 | mm | 0.008 | |
刀具尺寸 | mm | 25×25 | |
尾座 | 尾座类型 | 无尾座 | |
电源 | 总额定功率 | KVA | 13 |
总额定电流 | A | 25 | |
规格 | 机床重量 | kg | 2500 |
机床尺寸 | L×W×H(mm) | 2230×1420×1530 |
请注意,此参数和外观如有更改,恕不另行通知,谢谢。
