1.整体床座,高刚性。
2.主轴采用国产优质角接触轴承,高速度高精度,低噪音。
3. X、Z轴伺服电机通过弹性联轴节于与精密滚珠丝杠直连,精度高,丝杠两端固定,提高了支承座的支承刚度,使频繁高速定位,重切时引起的丝杠扭曲变形减到较低程度。
4.主轴采用变频调速 。
5.集中自动润滑,可提高机车使用寿命。
6.进给系统由伺服电机带动滚珠丝杆传动精度高。
7.车床采用全导轨防护, 保证机床精度和延长了使用寿命。机床外罩全防护,防止切削液外溅。
8.机床配置,用国产优质油缸及动力卡盘。
9.具有车削.外圆柱面.圆锥面.圆弧面.切槽和加工螺纹等功能。
|
最大加工直径:500mm |
|
最大加工长度:1000mm |
|
卡盘尺寸:10" 英寸 |
详细参数
视频显示
特征:
平床身车床,变速装置,标配手动卡盘、电动四工位刀塔、硬导轨、手动尾座,适合重切削长轴类及板材类工件加工。
加工长度有1500mm和2000mm可选。
标准配置 |
可选配置 |
1.西门子808D先进控制系统 |
1.FANUC 0i-TF Plus控制系统 |
2.A2-6 |
2.GSK 988TA 控制系统 |
3.伺服主轴 |
3.液压贯通卡盘 8 英寸 |
4.手动卡盘10寸 |
4.液压无通卡盘10英寸 |
5.手动尾座 |
5.液压尾座 |
6.电动四工位刀塔 |
6.PRAGATI BTP63电动8工位刀架刀塔 |
7.硬轨 |
7.自动送棒机 |
8.撇油器 |
规格
配置 | CK6150 | CK6150-B | CK6150-L | ||
加工能力 | 床身上最大回转直径 | φ/mm | 500 | 500 | 500 |
托板上最大回转直径 | φ/mm | 300 | 300 | 290 | |
最大加工长度 | mm | 500 | 500 | 500 | |
最大加工直径 | φ/mm | 1000 | 1000 | 1500/2000 | |
主轴 | 主轴端部类型 | GB59001 | A2-8 | A2-8 | A2-8 |
主轴通孔直径 | φ/mm | 86 | 86 | 90 | |
主轴转速范围 | r/min | 50-300,300-789, 655-1260 |
60-2000 | 45-260,140-800,280-1600 | |
主轴换档方式 | 档内无级变速 | 伺服无级变速 | 档内无级变速 | ||
主轴输出转矩 | N·m | 600 | 600 | 1500rpm→47.75Nm; 100rpm→716Nm |
|
主电机功率 | kW | 7.5 | 7.5 | 7.5 | |
卡盘类型 | 手动卡盘 | 手动卡盘 | 手动卡盘 | ||
卡盘尺寸 | inch | 10" | 10" | 10" | |
进给率 | X轴快速移动速度 | m/min | 8 | 8 | 6 |
Z轴快速移动速度 | m/min | 10 | 10 | 10 | |
X轴伺服电机扭矩 | N·m | 5 | 5 | 5 | |
Z轴伺服电机扭矩 | N·m | 7.5 | 7.5 | 7.5 | |
X轴行程 | mm | 310 | 310 | 290 | |
Z轴行程 | mm | 1050 | 1050 | 1550/2050 | |
导轨类型 | 硬轨 | 硬轨 | 硬轨 | ||
刀架 | 刀架形式 | 立式四工位 | 立式四工位 | 立式四工位 | |
刀具尺寸 | mm | 25×25 | 25×25 | 25×25 | |
尾座 | 尾座类型 | 手动 | 手动 | 手动 | |
尾座套筒直径 | φ/mm | 75 | 75 | 75 | |
尾座套筒行程 | mm | 120 | 120 | 150 | |
尾座套筒锥度 | MT5 | MT5 | MT5 | ||
电源 | 总额定功率 | KVA | 11 | 11 | 15 |
总额定电流 | A | 20 | 20 | 26 | |
规格 | 机床重量 | kg | 2385 | 2385 | 2700/3000 |
机床尺寸 | L×W×H(mm) | 2600×1220×1650 | 2600×1220×1650 | 3250×1465×1705 3750×1465×1705 |
请注意,此参数和外观如有更改,恕不另行通知,谢谢。

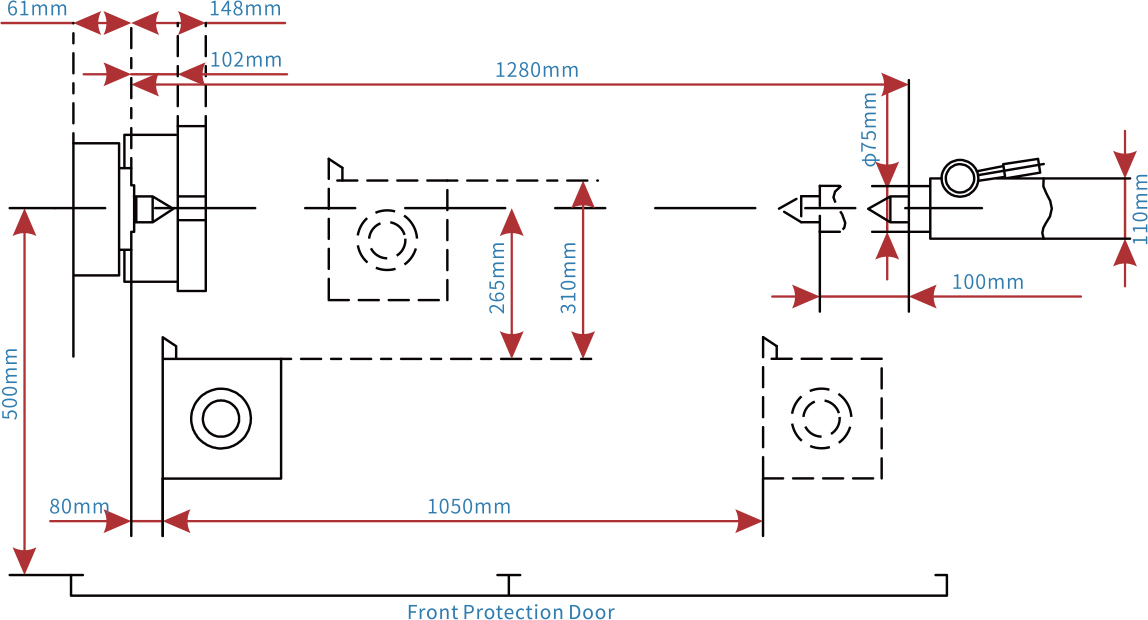

刀具干涉图
