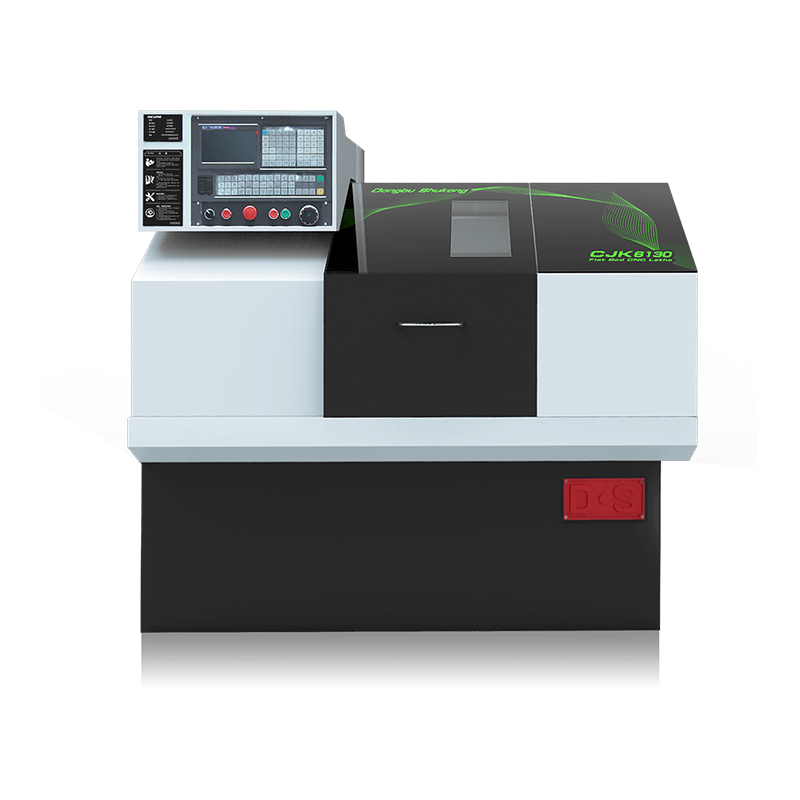

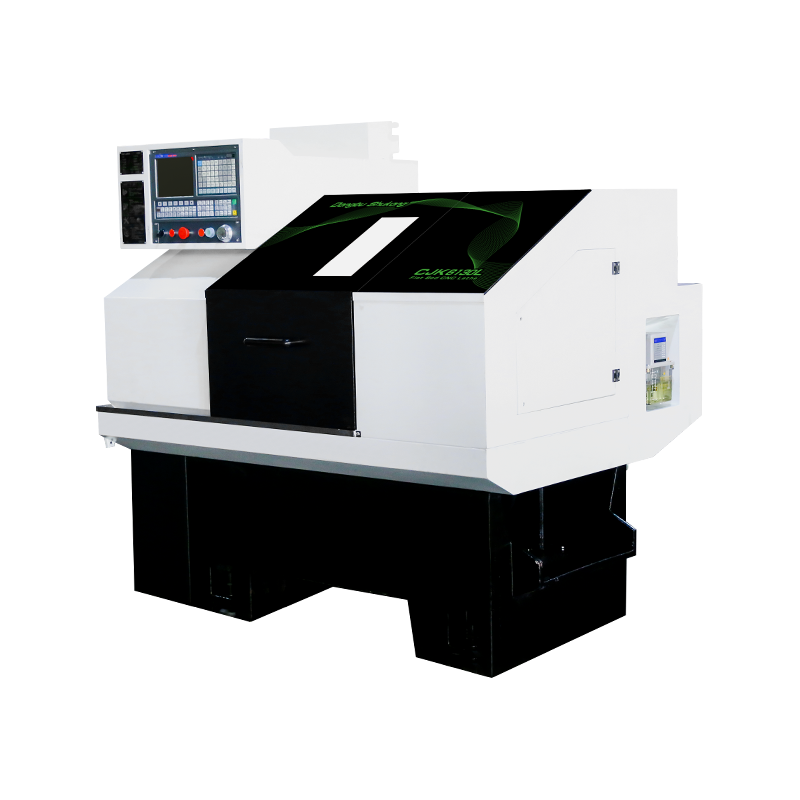

CJK6130L小型高精度数控平床身车床,专为小型制造环境中的精密车削操作而设计。
CJK6130L 的主要特性包括:
1.整体床座,高刚性。
2.主轴采用国产优质角接触轴承,使用前三后二配对,高速度高精度,低噪音,高刚性。
3. X、Z轴伺服电机通过弹性联轴节于与精密滚珠丝杠直连,精度高,丝杠两端固定,提高了支承座的支承刚度,使频繁高速定位,重切时引起的丝杠扭曲变形减到较低程度。
4.多功能性:该车床支持广泛的加工操作,包括车削、端面、螺纹和切槽,使其适合不同行业的各种应用。
5.X、Z轴伺服电机通过弹性联轴节于与精密滚珠丝杠直连,实现了高精度无间隙传动。机床Z向采用高精度直线导轨,X向采用燕尾硬轨。移动速度快,加工精度高。
6.主轴采用变频调速 。
7.集中自动润滑,可提高机车使用寿命。
8.进给系统由伺服电机带动滚珠丝杆传动精度高。
9.车床采用X向燕尾硬, Z向线性导轨,车床全导轨防护, 保证机床精度和延长了使用寿命。机床外罩全防护,防止切削液外溅。
CJK6130L小型高精度数控平床身车床的应用包括:
具有车削.外圆柱面.圆锥面.圆弧面.切槽和加工螺纹等功能。
机床配置,用国产优质卡盘或选用(高速回转油缸及动力卡盘)。
随机技术文件
1、机床操作说明书 2、数控系统操作手册
3、数控系统维护手册 4、液压原理图
5、电气原理图、接线图、梯形图、参数设定表
6、机床参数光盘 (选择) 7、机床精度检验证书
8、液压卡盘手册 9、转塔刀架手册
|
最大加工直径:150mm |
|
最大加工长度:200mm |
|
卡盘尺寸:6" 英寸 |
详细参数
视频显示
特征:
平板车床,标配液压通式卡盘、排刀式、硬导轨、手动尾座,适合短轴、小板类工件的高速加工。
标准配置 |
可选配置 |
1.西门子808D先进控制系统 |
1.GSK 988TA 控制系统 |
2.A2-5 |
2.液压无通卡盘6英寸 |
3.伺服主轴 |
3.手动卡盘6寸 |
4.X轴:硬轨,Z轴:直线导轨 |
4. 液压筒夹夹头 |
5.液压贯通卡盘6英寸 |
5.液压/气动/无尾座 |
6.手动尾座 |
6.电动四工位刀塔 |
7.排刀式 |
7.自动送棒机 |
8.硬轨 |
8.撇油器 |
规格
配置 | CJK6130L | ||
加工能力 | 床身上最大回转直径 | φ/mm | 275 |
托板上最大回转直径 | φ/mm | 150 | |
最大加工长度 | mm | 200 | |
最大加工直径 | φ/mm | 150 | |
最大棒料通孔直径 | φ/mm | 36 | |
主轴 | 主轴端部类型 | GB59001 | A2-5 |
主轴通孔直径 | φ/mm | 48 | |
主轴转速范围 | r/min | 50-3000 | |
主轴换档方式 | 逆变器 | ||
主轴输出转矩 | N·m | 45 | |
主电机功率 | kW | 3.7 | |

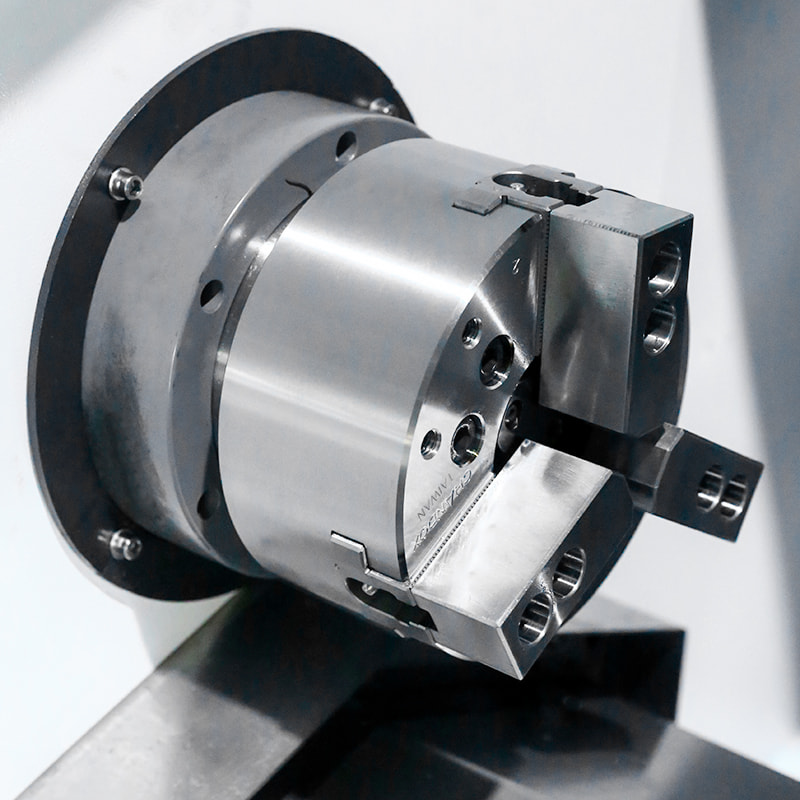

卡盘类型 | 液压贯通卡盘 | ||
卡盘尺寸 | inch | 6" | |
进给率 | X轴快速移动速度 | m/min | 12 |
Z轴快速移动速度 | m/min | 20 | |
X轴伺服电机扭矩 | N·m | 4 | |
Z轴伺服电机扭矩 | N·m | 6 | |
X轴行程 | mm | 280 | |
Z轴行程 | mm | 320 | |
导轨类型 | X轴:硬轨,Z轴:滚柱线轨 | ||
刀架 | 刀架形式 | 排刀式 | |
刀具尺寸 | mm | 20×20 | |
尾座 | 尾座类型 | 手动 | |
尾座套筒直径 | φ/mm | 54 | |
尾座套筒行程 | mm | 120 | |
尾座套筒锥度 | MT4 | ||
电源 | 总额定功率 | KVA | 8 |
总额定电流 | A | 25 | |
规格 | 机床重量 | kg | 1450 |
机床尺寸 | L×W×H(mm) | 1840×1230×1680 |
请注意,此参数和外观如有更改,恕不另行通知,谢谢。

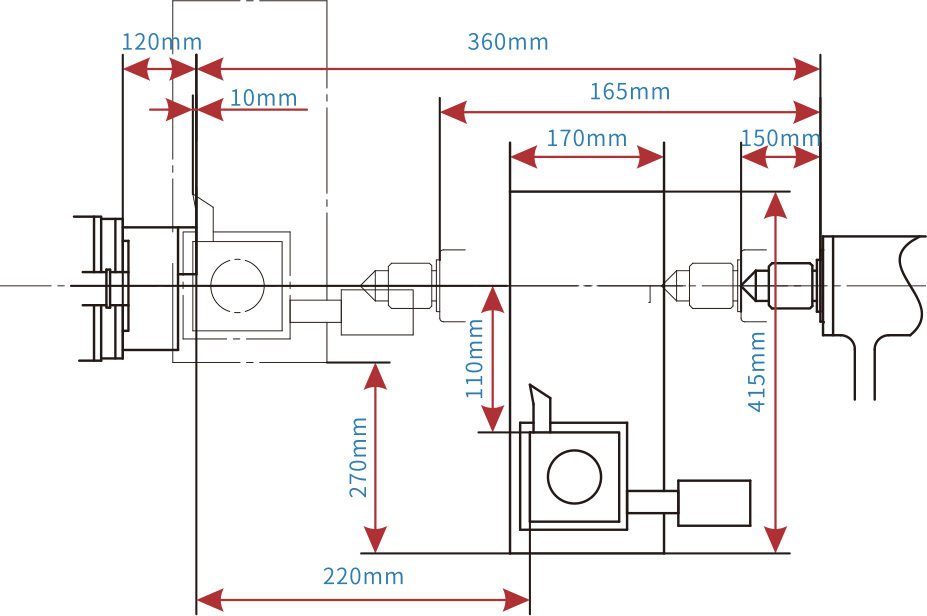

刀具干涉图
